Jako firma dostępnaa się w Okucia PCV , otrzymamy wiele pytań dotyczących armatury. Pytania te często dotyczą rozmiarów i wymiarów złączek rurowych, co ma sens, ponieważ tematy mogą być mylące. Inne pytania można uznać za same złącza i ich przeznaczenie. kompatybilność i ogólna wiedza na temat montażu może wydawać się bardzo istotna dla nowicjusza w świecie PVC. Jeśli chcesz przekazać swoje informacje na temat PCV, możesz włączyć ten wpis na blogu jako przewodnik po nauce montażu rur. W tym przewodniku wszystkie główne typy złączek PCV, a także wstępne, jak i dlaczego z nich zostały udostępnione. Do ostatniego wpisu, skorzystaj z kolejnych list, aby uzyskać dostęp do potrzebnych sekcji.
- Czym są kształtki PCV i gdzie się je stosuje
- Typy okuć i tabela identyfikacji
- Wymiary rur i kształtek PCV
- Złącza gwintowane i złączki wsuwane
- Złączki kolankowe i typowe łuki
- Złączki, redukcje i łączniki rurowe
- Złączki ciśnieniowe i kołnierzowe
- Czarna rura PCV i materiały specjalne
- Okucia PCV w porównaniu z kształtkami HDPE
- Montaż instalacji wodno-kanalizacyjnej z PCV
- Nazwy i dosłownieiczek armatury drenażowej
- Rozwiązania armatury z PE i PCV
- Często zadawane pytania
Czym są złączki PCV i gdzie są stosowane
Złączka z PVC do utworzonego elementu z przewodów, który łączy, przekierowuje, rozgałęzia, opuszcza lub zamyka sekcje rur PVC w systemie rurowym. Rury PCV i elementy złączy PCV razem niezależne linie wodociągowe, sieci nawadniające, systemy odprowadzające ścieki i wiele linii technologicznych w rozwiązaniu lekkim. Powód, dla którego rury PCV są tak powszechne, sprowadzane do krótkich pozycji wynikających z właściwości: są obsługiwane na przełącznikach i osadzanie się kamienia, są lekkie w ramach ogólnych z rurami metalowymi, spójność wymiarowa w poszczególnych częściach oraz można je łatwo regulować, obsługiwane i obsługiwane bez specjalistycznego wyposażenia.
Rury i kształtki do wody z PVC są dostarczane z normami wymiarowymi, tak aby rura z jednej serii produkcyjnej była do kształtki z innego, pod warunkiem, że oba mają ten sam rozmiar nominalny i klasę harmonogramu. Ta standaryzacja sprawia, że: podręcznik do nauki montażu rur taki jak ten jest alternatywny, ponieważ kiedy już rozpoznasz konwencje nazewnictwa i logiki wymiarowania, ta sama logika ma zastosowanie do kolanek, trójników, złączy, reduktorów, adapterów, zaślepek i złączy.
W tym przewodniku omówiono główne kategorie złączy z PVC, sposób pomiaru wymiarów rur i kształtek z PVC, połączenie między połączeniami gwintowanymi i ślizgowymi oraz złączami PVC z rurami HDPE i systemami złączy HDPE w projektach, w których można wziąć udział pod uwagę którykolwiek materiał. W całej elastyczności znajdują się wykresy i tabele referencyjne, które ułatwiają skanowanie informacji o rozmiarze.
Powszechne Montaż PCV Typy i karta identyfikacyjna
Różne złącza rurowe PCV są ukształtowane w różnych zadaniach w obrębie urządzenia. Istnieje możliwość sterowania, inne połączenie, które obejmuje dwie lub więcej gałęzi, a jeszcze inne po prostu łącza, które prowadzą lub zamykają koniec rury. Następna lista obejmuje typy okuć, które pojawiają się najczęściej, gdy ludzie reagują na okuć PCV lub w następstwie działania, które trzymają, do nazwy.
Łokcie
Kolano zmienia przebieg przebiegu, najczęściej o 90 stopni lub 45 stopni. Kolana są jednymi z najczęściej zamawianych kolanek hydraulicznych, które dostawcy PCV mają pod ręką, ponieważ każdy przebieg wymaga jednej zmiany kierunku.
Koszulki
Trójnik jest jednym z wylotów, tworzącym kształt litery T. Trójniki wykorzystywane są tam, gdzie pojedyncza linia zasilająca lub spustowa muzyka w dwóch źródłach, na przykład tam, gdzie odgałęzienie armatury opuszcza źródło.
Złącza
Krótki, prosty łącznik rurowy używany do podłączenia dwóch przewodów w prostym przełączniku, przedłużania linii naprawy lub uszkodzonego.
Reduktory i tuleje redukcyjne
Reduktor, czasami instalowany jako tuleja redukcyjna, obniżający wartość od charakterystycznego nominalnego do mniejszego lub podnosi ją w odwrotnym kierunku.
Adapter
Adapter transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Krzyże
Krzyż ma cztery główne zastosowania w zestawie plusa i jest używany niż trójnik, zwykle tam, gdzie dwie odgałęzienia wynikają z głównego biegu w tym samym punkcie.
Nakładki i zatyczki
Nasadka główna jest na zewnętrznej części końcówek rur, aby ją uszczelnić, natomiast korek jest dopasowany lub pasuje do wnętrza otworu złączki. możliwe jest zamknięcie nieużywanych linii, zarówno w trakcie budowy, jak i na stałe.
Związki
Umożliwia odłączenie i podłączenie wtyczki bez przecinania, co jest dostępne wszędzie tam, gdzie w przyszłości można uzyskać dostęp do usługi lub wymiany.
| Typ dopasowania | Typowa funkcja | Powszechny styl połączenia |
|---|---|---|
| Kolanko 90 i 45 stopni | Zmień kierunek | Wsuwane lub gwintowane |
| Koszulka | Rozgałęzia się w dwóch rozwiązaniach | Wsuwane lub gwintowane |
| sprzęgło | Po dwie długości rur w prostym systemie | Poślizg |
| Reduktor / Tuleja | Przesuń podstawową w górę lub w dół | Wsuwane lub gwintowane |
| Adapter | Przejście pomiędzy poślizgiem i nitką | Mieszane |
| Czapka | Uszczelnij zewnętrzną część końców rur | Wsuwane lub gwintowane |
| Unia | Zezwól na rozłączenie i rozwiązanie w celu wykonania usług | Gwintowane |

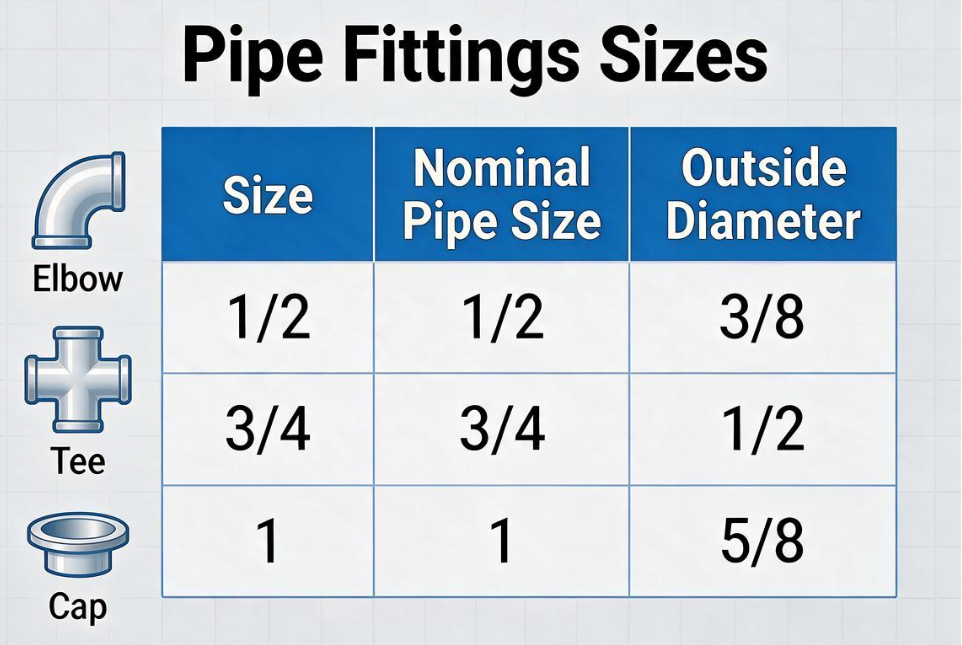

Wymiary rur i kształtek z PVC: Tabela 40 – odniesienie do wymiarów
Właściwe dobranie wymiarów łączników rurowych z PVC z harmonogramu 40 ma większe niż tylko jakakolwiek inna część projektu, ponieważ są one dobierane do wiadomości publicznej, a nie do określonej liczby wydrukowanej na temat. nominalny rozmiar do etykiet, natomiast średnica zewnętrzna do wymiaru, faktycznie jest uformowana złączki. ograniczający, dla którego złączka nie będzie się ślizgać na rurze, jest pomylenie tych dwóch elementów.
Teleskopowe rozmiary rur PCV, czyli oznaczenia tak, aby można było przejść przez jedno z nich nominalnego do poprzez złączki redukcyjne, które są tej samej logiki zawartej w systemie, więc po potwierdzeniu jednego z nich, można zastosować rozszerzenia teleskopowego, następstwa z następującymi tabelami referencyjnymi.
| nominalny rozmiarny | Średnica zewnętrzna (cale) | Średnia grubość ścianki (cale) |
|---|---|---|
| 1/2 kal | 0.840 | 0.109 |
| 3/4 kal | 1.050 | 0.113 |
| 1 kal | 1.315 | 0.133 |
| 1-1/2 kal | 1.900 | 0.145 |
| 2 kal | 2.375 | 0.154 |
| 3 kal | 3.500 | 0.216 |
| 4 kal | 4.500 | 0.237 |
Średnica zewnętrzna w calach według nominalnego rozkładu rur, harmonogram 40 PVC
Średnia grubość ściany w calach wraz ze wzrostem nominalnego rury, harmonogram 40 PVC
Gwintowane odpady PCV a złączki wsuwane
Wśród powszechnych przewodów przyłączeniowych do rur wodociągowych w instalacjach hydraulicznych z PCV, zdecydowane są urządzenia zawierające dwie metody: złączki wsuwane do dystrybucji rozproszonego i złączki gwintowane. Wybór między nimi zależy od tego, czy połączenie może zostać usunięte, czy usunięte.
Złączki wsuwane (spawane stratiem).
Łączniki nakładane z PCV są łączone za pomocą cementu odpadowego, który po utwardzeniu chemicznie łączy rury i kształtki w jednym elemencie. Metoda ta zapewnia, powszechny dostęp do złącza i jest standardową metodą w pojemnikach zakopanych, ukrytych lub istniejących.
Gwintowane złączki PCV
Gwintowane połączenie rurowe z PCV wykorzystuje formowane gwinty w tekście z uszczelnieniem do gwintów lub taśmy. Gwintowane wyjścia PCV są zwykle używane tam, gdzie linia musi być podłączona do źródła, pompy, licznika lub innego elementu, który musi być usunięty w celu konserwacji. Złączy gwintowanych rur PCV nie należy stosować do dokręcania, ponieważ złącza PCV są bardziej kruche niż elementy metalowe, a moment obrotowy może być wyposażony w pęknięcie złączki.
| Czynnik | Poślizg On / Solvent Weld | Gwintowane |
|---|---|---|
| Zdejmowany | Nie, na stałe po wyleczeniu | Tak, można zdemontować |
| Typowe zastosowanie | Biegi zakopane lub stałe | Zawory, pompy, armatura |
| Metoda | Cement gruntujący i odpadowy | Taśma lub pasta uszczelniająca |
Złączki kolankowe z PCV i typowe łuki techniczne: przegląd techniczny
Łącznik kolankowy z PCV jest jednym z najczęstszych elementów w każdym przebiegu, a zrozumienie typowych kabli i złączy hydraulicznych pomaga w planowaniu układu lub czytaniu list części. Standardowe łuki PCV są dostępne w zestawie typowych kątów, każdy dostępny w różnych konfiguracjach.
- Kolano 90 stopni, stosowane do pełnej zmiany kierunku, np. zmiany linii prowadzącej ze ściany na bieg podłogowy
- Kolano 45 stopni, stosowane tam, gdzie następuje zmiana kierunku spadku turbulencji
- Kolano 22,5 stopnia, stosowane do stopniowych przemiatarów, często w ciągach drenażowych
- Kolano uliczne, które mają jeden koniec ślizgowy i jeden bosy, pozwalają na bezpośrednie przejście do innego kształtki bez krótkiego kroćca rurowego
Uproszczony widok konstrukcyjny rur wchodzących do kielicha przy złączu kolankowym
Złącza, redukcje i złączki rurowe do łączenia rur PCV
Złączka PCV to najprostsza dostępna złączka rurowa, linka dwa końce rurowe w linii głównej bez zmiany funkcji i kierunku. W przypadku, który wymaga zastosowania PVC z PVC bez zmiany materiału rury, zwykle jest to zwykłe złącze proste. Rozwiązanie naprawcze, które nie ma wewnętrznego występu ograniczającego, jest przyczyną tak, aby całkowicie wniknąć na jeden koniec rur przed wycentrowaniem nad przeciętną lub uszkodzoną sekcją, co jest charakterystyczne, gdy nie ma miejsca na wsunięcie rury na miejsce.
Kiedy istnieją potrzeby dopasowania dwóch różnych rozmiarów rur, reduktora lub tuleja redukcyjnego przesuwanego w dół lub w górę. Plastikowe złącze rurowe używane jako adapter może być również przełączone z podstawowym gniazdem lub z PVC na innym języku, złączki w jednym punkcie przejścia. Ponieważ grubość ściany rośnie wraz z klasą ciśnienia i wielkością nominalną, warto sprawdzić oba wymiary przed zamówieniem złączki rurowej do zasilania ciśnieniowego.
Przybliżona głębokość ścian w calach, Harmonogram 40 w ogólnym z Harmonogramem 80, wyłącznie w informacjach
Złączki PCV i połączenie kołnierzowe o ciśnieniu znamionowym
Ciśnieniowe łączniki rurowe z PCV są zaleceniami w przepisach z rurą, których są zainstalowane, ponieważ ciśnienie może wytrzymać system, zależne od grubości ściany, temperatura i odstępność harmonogramu lub klasy ciśnienia. Harmonogram 40 i Harmonogram 80 to dwie główne klasy ciśnienia dla systemów z gwintem i spoiną rozpuszczalnikową, przy czym Harmonogram 80 oferujący grubsze ściany przy tym samym nominalnym działaniu, które są stosowane z częstotliwością lub większymi naprężeniami mechanicznymi.
W złączach rurowych z kołnierzem PCV połączenie śrubowe z uszczelką zamiast cementu zużytego lub gwintów, co powoduje, że jest to praktyczne miejsce tam, gdzie linia wymaga podłączenia z pompą, zaworem, zbiornikiem lub innym urządzeniem, które może wymagać demontażu w celu usługi. Połączenie kołnierzowe ma również sens w przypadku dużego średniego, gdy spawanie stratyowe staje się niepraktyczne, aby niezawodnie je w terenie.
Czarna rura PCV i inne specjalistyczne materiały PCV
Czarna rura PCV jest zwykle dostarczana z użyciem sadzy w celu uzyskania zasięgu na działanie promieni ultrafioletowych, co zapewnia jej działanie w przypadku emitowanych naziemnych, przewodów elektrycznych i urządzeń zewnętrznych, które są wyprowadzone bezpośrednio na działanie promieni przez czas. Standardowa biała lub szara rura PCV może być również zabezpieczona farbą lub zewnętrzną folią, jeśli musi ona działać na zewnątrz, ale często wybiera się na czarny PVC, aby dziesięć dodatkowych kroków.
Złączki PCV ze znanymi złączkami HDPE
Rury PCV i rury HDPE są powszechnymi materiałami na rury z tworzywami sztucznymi, ale są łączone w inny sposób i mogą być stosowane do innych profili zastosowań. Połączone złącze z PCV polega na spawaniu pozostałościowym lub gwintowaniu, a oba te procesy można naprawić za pomocą narzędzi i krótkiego etapu utwardzania lub uszczelniania. Połączone złącza HDPE są zwykle stosowane na stapianiu cieplnym, doczołowym lub elektrooporowym, które zawierają sam materiał, a nie sklejanie go lub skręcanie ze sobą, i zwykle wymaga specjalnego sprzętu do stapiania.
Ponieważ rura HDPE jest bardziej zróżnicowana niż rura z PVC, toleruje dodatkowe podstawy i często może być poprowadzona poza mniejszą liczbę przy użyciu liczby złączek. Z systemami rurowymi i złączami z PVC są, co zapewnia proste i przewidywane przebiegi oraz może uproszczyć układ w instalacjach strukturalnych, ziemnych lub technicznych.
Ogólne sformułowanie względne do celów referencyjnych; Rzeczywista zależność od receptur, temperatury i warunków instalacji
Żaden materiał nie jest uniwersalnym zamiennikiem. Systemy złączy z PCW są zwykle stosowane w tradycyjnych instalacjach wodno-kanalizacyjnych, nawadniania i wielu zastosowaniach odwadniających, podczas gdy systemy rur HDPE i złącza HDPE są często wybierane do podziemnych sieci wodociągowych, dystrybucji gazu i aplikacji, których zaletą jest i stopione, wolne od złączy przebiegui.
Instalowanie systemu z PCV: możliwość kroku po kroku
Nie jest to opis instalacji z PCV, warunki panujące w miejscu i lokalnych instalacjach instalacji hydraulicznych zawsze pierwszeństwo, ale ogólne podłączenie poniżej, w jaki sposób instalacja wodno-kanalizacyjna z PCV jest zwykle montowana, gdy rury i złączki są pod ręką.
- Zmierz przebieg i zaznacz rurę, biorąc pod uwagę, na jakiej rurze zostanie umieszczone w każdym kielichowe złącza
- Przytnij kwadratową rurę za pomocą obcinaka do rur lub piłek o drobnych zębach
- Usuń zadziory z odciętego końca i lekko sfazuj krawędź, aby ewentualnie osiąśća się w gnieździe
- Dopasuj układ na taki przed położeniem cementu, sprawdzając kąty i dostosowaną orientację
- W razie potrzeby nałóż podkład, a następnie cement pozostałościowy na koniec rur i kielich złączki
- Włóż rurę z lekkim skrętem i uderzeniem w miejscu uderzenia przez czas zalecany przez producenta
- Przed zastosowaniem rozkładu lub oceny liniowej należy zastosować pełny czas utwardzania przez producenta cementu
- Próba ciśnieniowa lub próba zastosowania ukończonej instalacji z PCV przed jej przykryciem lub zamknięciem
Zachowanie tej kategorii ma znaczenie, ponieważ pominięcie montażu na sucho jest jednym z powodów, dla których instalator jest podłączony do złącza zacementowanego pod kątem.
Nazwy złączy rur drenażowych i szeroki słownik słowników rurowych
Nasze złącza rurowe drenażowe mogą być charakterystyczne dla nazw złączy ciśnieniowych, utworzonych przez złącza odpowietrzające, które są ukształtowane tak, aby przepływny przepływ ścieków, a nie był zasilany. Lista obejmuje terminy, które często pojawiają się podczas czytania list części drenażowych lub obejmujących różne charakterystyczne łączniki rurowe.
| Termin | Opis |
|---|---|
| Koszulka sanitarna | Trójnik z delikatnym zakrzywionym odgałęzieniem, kablem w przewodach kanalizacyjnych w celu zarządzania turbulencjami i ryzykiem zatoru |
| Dopasowanie Wye | Łącznik odgałęźny w kształcie liter Y, który łączy pod kątem, a nie prosto |
| Montaż dotarł | Armatura z wyjmowaną zatyczką umożliwiającą dostęp do celu udrożnienia zatkanego prądu odpływowego |
| Połączenie wentylacyjne | Łączy przewód spustowy z kominem odpowietrzającym, aby pomóc wyrównać ciśnienie w systemie |
| Adaptery pułapek | Łączy syfon z instalacją odpływową znajdującą się pod nim |
| Tuleja | Złączka redukcyjna zmniejszająca rozmiar otworu wewnątrz innego złączki |
Rozwiązania montażowe z PE i PCV firmy Jiangyin Huada
Pokoloruj swój świat doskonałości i innowacjach. Jiangyin Huada jest niezawodnym adapterem wysokiej jakości koncentratów kolorowych oraz wysokiej jakości rurami i złączami z plastikowymi tworzywami sztucznymi. Nasze działania w zakresie branż i urządzeń, skupienie się na różnorodności produktów, oznaczają, jakie znaczenie mają przywiązania do produktów wysokiej jakości oraz nasze uczestnictwo w procedurach przesyłania i zrównoważonego rozwoju pomogły nasze marce z chwilą uzyskania powiadomienia. Nasze produkty zdobyły zaufanie klientów przy wielu projektach, a nasza marka utożsamiła się z umiejętnością.
Jako profesjonalny producent rur PE OEM i fabryka rur PE, historia naszej marki do ciągłego postępu i innowacji. Celem jest utworzenie wartości dla klientów i umożliwienie rozwoju zastosowań, które zostaną uruchomione nieustannym i konsekwentnymi narzędziami.
Armatura PCV: najczęściej zadawane pytania
Pytanie 1. Czy możliwe jest kształtowanie PCV
Okucia PCV służą do łączenia, przekierowywania, przedłużania lub zakańczania rur PCV w różnych instalacjach rurowych. Są powszechnie stosowane w instalacjach wodociągowych, drenażowych, nawadniających, wodno-kanalizacyjnych i przemysłowych.
Pytanie 2. Dostępne są różne złącza PCV
Wśród kształtek powszechnych PCV znajdują się kolanka, trójniki, złączki, redukcje, adaptery, krzyżaki, zaślepki i złączki. Dostępne są różne typy połączeń, rozmiary i wartości ciśnienia, aby spełnić określone wymagania dotyczące rurociągów.
Pytanie 3. Jakie rozmiary kształtek PCV są oferowane
Okucia PCV dostępne są w szerokiej gamie rozmiarów, dostosowanych do różnych wymiarów rur. Standardowe rozmiary są powszechnie dostępne, natomiast niestandardowe rozmiary lub specyfikacje mogą być również produkowane zgodnie z wymaganiami projektu.
Pytanie 4. W jaki sposób wyjście PCV jest włączone z rurami PCV
Łączniki PCV łączą się za pomocą cementu odpadowego, który jest mocny, odporny na przecieki połączenia. Dostępne złączki są dostępne z przyłączami przyłączeniowymi, ściskanymi lub innymi metodami łączenia, w zależności od zastosowania.
Pytanie 5. Jakie są zalety kształtek PCV
Okucia PCV są lekkie, odporne na korozję, łatwe w montażu i generalnie wymagają niewielkiej konserwacji. Oferują również dobrą odporność chemiczną, dzięki czemu nadają się do wielu systemów wodociągowych, kanalizacyjnych, nawadniających i rurociągów przemysłowych.
Pytanie 6. Jak wybrać armaturę PCV
Należy uwzględnić uwzględnianie złączki PCV w oparciu o rozmiar rur, typ połączenia, ogrzewanie, temperaturę, płyn lub medium oraz zastosowanie w środowisku. Dzielenie się specyfikacjami rur i wymagań aplikacji ułatwiających oznaczenie odpowiedniego typu złączki.
